Nagy teljesítményű huzalrakodó rendszer a pontos, tengelyirányú kábel egymásra rakására. A rendszer rendelkezésre áll 2,5 m (8,20 ft), 5 m (7,5 m), 7,5 m (24,6 ft) vagy 10 m (32,8 ft) hosszal.
Áttekintés

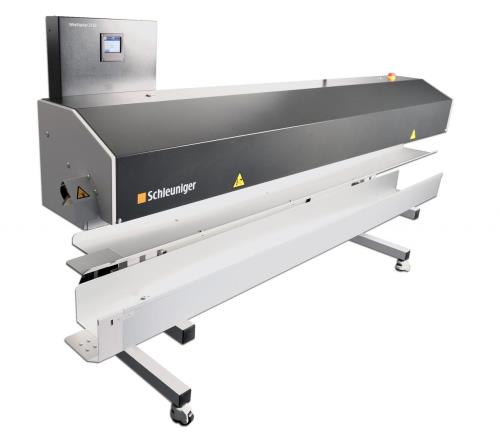

A WireStacker 3150 egy nagy teljesítményű huzalrakodó rendszer a pontos, tengelyirányú kábel egymásra rakására. A rendszer rendelkezésre áll 2,5 m (8,20 ft), 5 m (7,5 m), 7,5 m (24,6 ft) vagy 10 m (32,8 ft) hosszal. A beépített szinkronizált szállítószalagok lehetővé teszik a kábelek gondos és biztonságos egymásra rakását a vezeték elakadása nélkül, még nagyon vékony vezetékeknél is.
Alkalmazási kör
A WireStacker 3150 egy nagy teljesítményű huzalrakodó rendszer a pontos, tengelyirányú kábel egymásra rakására. A rendszer rendelkezésre áll 2,5 m (8,20 ft), 5 m (7,5 m), 7,5 m (24,6 ft) vagy 10 m (32,8 ft) hosszal. A beépített szinkronizált szállítószalagok lehetővé teszik a kábelek gondos és biztonságos egymásra rakását a vezeték elakadása nélkül, még nagyon vékony vezetékeknél is. Az integrált garat lehetővé teszi az operátor számára, hogy egyidejűleg önállóan dolgozzon a gyártási folyamat más műveleteinek elvégzésében. A WireStacker 3150 kiemelkedik a kivételes teljesítményben és a rugalmasságában, ami fontos elemet jelent a hatékony és pontos kábelfeldolgozó vonal számára.
Műszaki információk
| |
Anyag átmérője | 1.5 – 25.4 mm (0.06 – 1”) |
Munkadarab hossza | 2.5 m (8.2 ft/s), 5 m (16.4 ft/s), 7.5 m (24.6 ft/s), 10 m (32.8 ft/s) |
Adagolás sebessége | 4 m/s (13.1 ft/s)-ig Szinkronizálva a kábelfeldolgozógéppel |
Interfész | PPI standard (I/O jelek és információk a sebességről), Vészleállító gomb |
Tápegység | 110 / 115 / 230 / 240 VAC, 50 / 60 Hz |
Sűrített levegőellátás | 6 bar (90 psi) |
Súly | 120 kg (264.6 lbs.) mindkét verzió számára 2.5 m (8.2 ft) |
Méretek (D x Š x V) | 2.5 m (8.2 ft) verzió:
2,805 x 610 x 1,500 mm (110.43 x 24.01 x 59.05") |
CE megfelelősségi nyilatkozat | A WireStacker 3150 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére. |
További információk
Funkció
A WireStacker 3150 I/O jelekkel vezérelt és információkkal a sebességről a kábelfeldolgozógépből. A kábel továbbításán kívül 45 °-os dőlésszögű szállítószalag garantálja az optimális vezetést és a vezeték biztonságos kidobását.
Tulajdonságok
- Könnyen csatlakoztatható a kábelfeldolgozó géphez
- Nagy sebességű rakás és kidobás szinkronizálva a kábelfeldolgozó géppel
- Külön szabályozható, dönthető adagoló pad a kötegelt üzemmódban történő gyártáshoz
- A kábel kirakodásának folyamata alatt nincs leállás
- Szabadon programozható kötegelt feldolgozás
- Könnyű hozzáférés az elektronikai és mechanikai alkatrészekhez az egyszerű karbantartás érdekében
