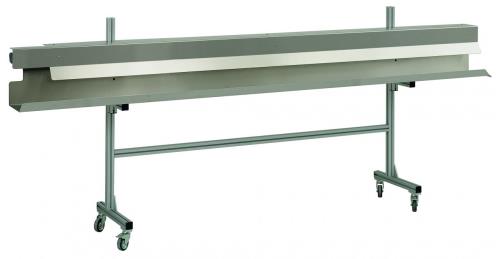

WireStacker 1000
Passzív egymásra rakás rendszer vezetőcsatornával és gyűjtőkanállal. Legfeljebb 3m (10ft) kábelhosszúsággal és kis vezetékekkel, mint pl. 0.34 mm² (22 AWG) képes dolgozni.
Áttekintés
A WireStacker 1000 egy passzív egymásra rakás rendszer vezetőcsatornával és gyűjtőkanállal. Legfeljebb 3m (10ft) kábelhosszúsággal és kis vezetékekkel, mint pl. 0.34 mm² (22 AWG) képes dolgozni.
Alkalmazási kör
A WireStacker 1000 egy passzív egymásra rakás rendszer, amely vezeti és elszedi a Schleuniger vágó és csupaszoló feldolgozógép által feldolgozott kábeleket.
Műszaki információk
| |
Anyag átmérője | Maximális külső átmérő 25.4 mm (1”) |
Munkadarab hossza | 3,000 mm (120”)-ig, lehetséges hosszabb munkadarab is, de a kábel típusától függ |
Kábel tengely magassága | Állítható: 610 mm (24”)-tól 1,060 mm (42”)-ig |
Sűrített levegőellátás | 5-6 bar (75 – 90 psi) (A WireStacker 1000 egy nyomásszabályzót tartalmaz)
<0.03 m3 / min. 550 kPa-nál (<1 CFM 80 PSI-nál) |
Méretek (D x Š x V) | 3,000 x 470 x 1,170 mm (120 x 18.5 x 46”) |
Súly | 55 kg (117 Ibs.) |
CE megfelelősségi nyilatkozat | A WireStacker 1000 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
További információk
Funkció
A vezeték egy kiadócsövön keresztül van vezetve a gép szállítóhengereinek segítségével. Az összes vezeték feldolgozása után a gép egy jelet küld, hogy dobja le a vezetékeket a gyűjtőcsőből a gyűjtőtárba. A WireStacker 1000 olyan kis vezetékeket is képes kezelni melyek méretei 0,34 mm² (22 AWG).
Tulajdonságok
- Olcsó megoldás, lehetővé teszi a felügyelet nélküli üzemeltetést
- A WireStacker 1000 elszed akár 3m (10 ft.)-es vezetékeket
- Jelentősen csökkenti a hosszú huzalok kezelésével járó munkát
- Passzív kialakítás szinte korlátlan és gondatlan ciklusokhoz
- Anyagkezelés akár 3.0 m (10 ft.) hossznál
- Speciális interfészt kihasználja az EcoStrip 9380, MultiStrip 9480, PowerStrip 9550 és MegaStrip 9650 gépeken
- Öntött alumínium keret és rozsdamentes acélszerkezet
- Ugyanolyan hatékonyan működik rövid vagy hosszú vezetékekkel
