ACO 08

ACO 08
Podrobná analýza krivky krimpovacej sily pre optimalizované spracovanie a zdokumentované výsledky merania.

Prehľad

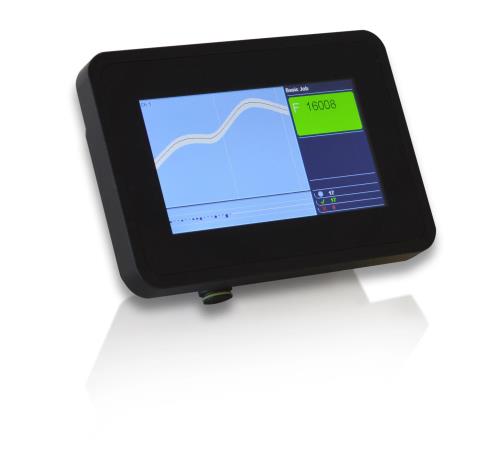

Elektronický systém sledovania krimpovacej sily ACO 08 predstavuje najvyššiu výrobnú presnosť a umožňuje výrobcom vyrábať vynikajúci, plne funkčný kvalitný výrobok.

  • Užívateľsky prívetivá správa zariadení, ako aj jednoduchá referencia a obsluha
  • Správa úloh pre rýchle a jednoduché nastavovacie procesy
  • Správa používateľov pre ochranu dát a parametrov
  • Generovanie diagramov sily počas výroby
  • Rozhranie s čiarovým kódom pre rýchle a jednoduché načítanie úloh
  • 8 GB pamäte pre úlohy, krivky sily a ukladanie dát, ako aj 4,3-palcový dotykový displej

Rozsah aplikácie

ACO 08 bol navrhnutý tak, aby spĺňal vysoké kvalitatívne požiadavky priemyslu káblových zväzkov. ACO 08 je kompaktné zariadenie, ktoré možno ľahko integrovať do všetkých stolných krimpovacích lisov Schleuniger, ale aj do podobných produktov tretích strán. Umožňuje monitorovanie procesov krimpovania podrobnou analýzou každej jednotlivej krivky krimpovacej sily počas behu výroby, pomáha operátorovi optimalizovať kroky spracovania a dokumentuje výsledky meraní.

Materiál

  • Železné kontakty (krimpy)

Ďalšie informácie.

Funkcie

  • Analýza krimpovania
  • Synchrónny 2-kanálový dohľad na monitorovanie aplikácií s dvojitým krimpovaním na lise
  • Trendview na základe posledných 40 výsledkov
  • Ukladanie všetkých nameraných údajov na internú SD kartu
  • Správa používateľov
  • Job management
  • Automatické nastavenie parametrov
  • Prednastavenia krimpovacieho stroja
  • Podpora rôznych typov snímačov na meranie sily (piezo alebo rámový snímač)
  • Multireferencia (až 4 rôzne referencie)

Technické špecifikácie

Rozsah merania

0 – 20 kN

Jazyk

German, English, French, Italian, Spanish, Czech, Polish

Rozhrania

Ethernet (10/100BaseT) / USB interface / digital I/O

Spúšťanie

Externé (napr. digitálne signály) alebo Interné

Referencia krimpu

1 do 20

Prenosová rýchlosť

do 115200

Napätie

24 VDC

Spotreba energie

4.8W

Softvér

Wincrimp 8.0 pre ďalšiu analýzu (opcia)

Kapacita pamäte

8 GB (μSD)

Displej (HID)

4.3" grafický touchscreen (kapacitný)

Typ senzoru

Piezo (aktívny alebo pasívny) v základnej doske alebo snímač napätia montovaný na rám lisu

Prevádzková teplota

0 do 50°C (0º - 122º F)

Rozmery (D x Š x V)

96 x 134 x 41 mm (3.8“ x 5.3“ x 1.6“)

Váha

cca. 500g

Prehlásenie o zhode CE

Systém monitorovania krimpovacej sily ACO 08 je v súlade so smernicami CE a EMC pre zariadenia týkajúce sa mechanickej a elektrickej bezpečnosti, ako aj elektromagnetickej kompatibility.
