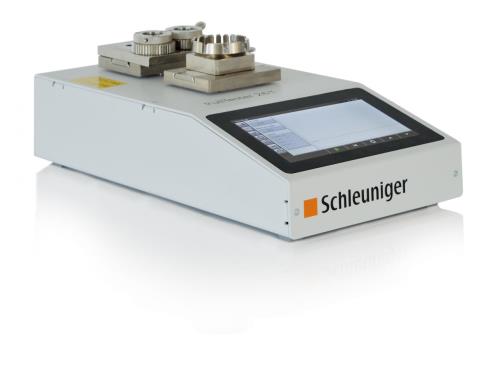

PullTester 26T
Motorizovaný stolný prístroj na deštruktívne, nedeštruktívne a cyklické testy ťahom krimpovaných, zváraných, zapojených a iných spojov so silou do 1000 N.
Prehľad
PullTester 26T je motorom poháňané stolové zariadenie určené na zabezpečenie kritických hodnôt ťahovej sily krimpovaných, zváraných, zapojených a iných spojov pre kontrolu kvality. Rozsah merania PullTesteru 26T je rozdelený na dve samostatne kalibrovateľné úrovne, meria odtrhávacie sily do 200N a do 1000 N s rovnomernou a konštantnou rýchlosťou ťahu a tým zabezpečuje mimoriadne spoľahlivé výsledky merania. Štandardný 12-bodový držiak kontaktov umožňuje testovanie väčšiny aplikácií v týchto meracích rozsahoch. Ostatné upínacie prípravky sú k dispozícii na požiadanie podľa špecifikácie.
Vďaka PullTesteru 26T môžu spoločnosti udržiavať svoje štandardy kvality konštantné a zaručujú svojim zákazníkom bezpečnosť krimpovaných výrobkov. Zariadenie sa ľahko inštaluje a rovnako ľahko používa: 7-palcový farebný dotykový displej, ktorý zobrazuje priebeh ťahu v reálnom čase počas celého pracovného procesu, umožňuje jednoduché a pohodlné zadávanie údajov a meracích úloh pre rôzne krimpovacie spoje. V internej pamäti je možné uložiť hodnoty odtrhnutia, odtrhávacie krivky, štatistiky, úlohy a merania.
- Diagram sily v reálnom čase
- Nastaviteľné rýchlosti ťahania
- Rozšírené režimy ťahania pre deštruktívne, nedeštruktívne a cyklické testy
- Používateľský príjemný 7-palcový farebný dotykový displej
- Nové používateľské rozhranie pre jednoduché ovládanie
- Ukladanie hodnôt odtrhnutia, odtrhávacie krivky, štatistiky, úlohy a merania
Rozsah aplikácie
Rozsah merania PullTesteru 26T je rozdelený na dve samostatne kalibrovateľné úrovne, meria odtrhávacie sily do 200N a do 1000 N s rovnomernou a konštantnou rýchlosťou ťahu a tým zabezpečuje mimoriadne spoľahlivé výsledky merania. Štandardný 12-bodový držiak kontaktov umožňuje testovanie väčšiny aplikácií v týchto meracích rozsahoch. Ostatné upínacie prípravky sú k dispozícii na požiadanie podľa špecifikácie.
Ďalšie informácie
Moderná a jednoduchá obsluha
- Rýchly a jednoduchý režim pre rýchle ťahové testy
- Režim knižnice pre vytvorenie a načítanie rôznych nastavení
- Načítanie pracovných procesov čítačkou čiarového kódu
- Jednoduchá obsluha s navádzaním operátora
Diagram sily v reálnom čase
- Umožňuje včasné zistenie chybných testov, čím umožňuje úsporu prevádzkového času
- Rozhrania pre výmenu dát a nastavenia
- RS 232 port pre pripojenie štítkovača
- Ethernet a USB
7-palcová farebná dotyková obrazovka
- Rozšírené režimy ťahania pre deštruktívne, nedeštruktívne a cyklické testy
- Jednoduché nastavenie funkcií cez riadiaci box
- Integrovaná pamäť pre ukladanie hodnôt odtrhnutia, odtrhávacie krivky, štatistiky, úlohy a merania
- Rôzne úrovne obsluhy pre produkciu, nastavenie a údržbu
Technické špecifikácie
| |
Rozsah merania | Level 1: 200 N
Level 2: 1.000 N |
Jednotka merania | Newton (N), kiloponds (Kp), pound force (lbf.) |
Presnosť merania | Level 1: ± 0.015 N
Level 2: ± 0.030 N |
Tolerancia merania | Level 1: ± 0.5% konca meracieho rozsahu
Level 2: ± 0.5% konca meracieho rozsahu |
Pracovná teplota | 0 – 50°C |
Zdvih | 43 mm (1.69”) |
Rýchlosť ťahania | 4 rýchlosti: 25, 50, 100 and 200 mm/min. (0.98, 1.97, 3.94 and 7.87“/min.) |
Napájanie | 24 VDC |
Kapacita pamäte | 8 GB (µSD) |
Rozhrania | Prenos dát: Ethernet (10/100BaseT), RS232- a USB Možnosti tlače: RS232 priame rozhranie na tlačiareň |
Váha | Ca. 8 kg (18 lbs) |
Rozmery (D x Š x V) | 405 x 205 x 130 mm (15.9 x 8 x 5”) |
Používateľské rozhranie | 7-palcová farebná dotyková obrazovka |
Režimy ťahania | Nedeštruktívne testy: - Ťah + Fixácia: Ťahať po zadanú silu a následne udržať po zvolenú dobu
- Ťah + Návrat: Ťahať po zadanú silu a následne vrátiť na štartovaciu pozíciu
Cyklické testy: - Opakuje proces „Ťah + Návrat“. Počet opakovaní je nastaviteľný.
Deštruktívne testy: - Ťah + Zlom: Normálny ťah až do roztrhnutia vodiča
- Ťah + Fixácia + Zlom: Ťahať po zadanú silu, fixácia po zvolenú dobu a následne ťahať až do roztrhnutia
|
Prehlásenie o zhode CE | PullTester 26T plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
