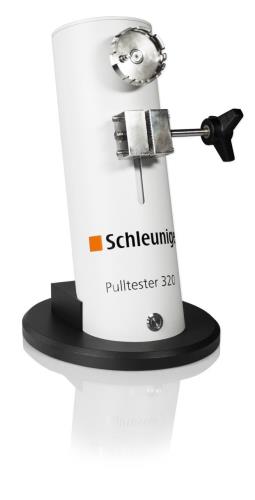

PullTester 320
Motorizované testovacie zariadenie na deštruktívne testy ťahom so silou do 1000 N pre použitie s narážacími automatmi CrimpCenter.
Prehľad
PullTester 320 od spoločnosti Schleuniger je motorizované zariadenie pre použitie s automatickými krimpovacími zariadeniami CrimpCenter od spoločnosti Schleuniger. Slúži na meranie ťahovej sily koncoviek vodiča. Hodnoty ťahovej sily sú kritickým parametrom pre zabezpečenie najvyššej kvality krimpovania. Toto všestranné zariadenie obsahuje tri meracie rozsahy, ktoré sú jednotlivo kalibrované. Viaceré ťahové rozsahy poskytujú vyššiu presnosť nad celým rozsahom zariadenia. Štandardné meracie rozsahy sú 100 N, 200 N a 1,000 N (22.5 lbf., 45 lbf., a 220 lbf.). PullTester 320 s jeho vlastnosťou troch meracích rozsahov zabezpečuje najvyššiu presnosť v najširšom rozsahu aplikácií.
Ručné alebo pneumatické zariadenia na ťahové skúšky môžu poskytovať nekonzistentné údaje v závislosti od operátora alebo rýchlosti ťahu. Niektoré normy špecifikujú, že testovacie zariadenie musí ťahať so špecifickou konštantnou rýchlosťou. Schleuniger PullTester 320 ponúka štyri voliteľné rýchlosti ťahania v súlade s najbežnejšími špecifikáciami. Je vybavený rýchlostne riadeným motorom, ktorý zabezpečuje konzistentné rýchlosti ťahu počas celého cyklu merania, čo vedie k opakovateľným a presným údajom. Ťahové sily môžu byť merané v librách, Newtonoch alebo kilopondoch. Všetky potrebné testovacie parametre sú naprogramované cez softvér CrimpCenter EASY a uložené s jednotlivými úlohami pre jednoduché načítanie.
Rozsah aplikácie
Štandardné, 12-bodové uchytenie pojme širokú škálu kontaktov na spracovanie väčšiny aplikácií. Stroj otestuje ťahové sily do 1,000 N (220 lbf.) a je špeciálne vhodný na zabezpečenie kvality vo výrobnom prostredí.
- Trojitý rozsah pre najlepšiu presnosť v najširšom rozsahu vodičov
- 4 voliteľné rýchlosti ťahania pre vyhovenie bežným požiadavkám na skúšanie
- Rýchlostne riadený motor pre konzistentné rýchlosti ťahu v celom rozsahu merania
- Plne integrovaný do softvéru CrimpCenter EASY pre ušetrenie času
Technické špecifikácie
| |
Rozsah merania | 0-100 N / 0-22 lbf / 0-10 Kp
0-200 N / 0-44 lbf / 0-20 Kp
0-1,000 N / 0-220 lbf / 0-100 Kp |
Jednotky merania | Newton (N), Kilopond (Kp), Poundforce (lbf) |
Presnosť merania | ±0.5 % rozsahu merania |
Napätie | 24 VDC |
Pracovná teplota | 0 - 50° C (32 - 120ºF) |
Zdvih | 45 mm (1.70”) |
Rýchlosť ťahu | 25, 50, 100 mm/min alebo vysoká rýchlosť (0.98, 1.97, 3.94”/min. alebo vysoká rýchlosť) |
Režim ťahu | Ťah + Zlom: bežný test ťahom po roztrhnutie vodiča |
Rozhranie | RS 232 |
Rozmery (D x Š x V) | 330 x 205 x 240 mm (13 x 8 x 9.5”) |
Váha | Približne 7 kg (15 Ibs.) |
Trieda bezpečnosti | IP 20 |
Prehlásenie o zhode CE | PullTester 320 plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia. |
