Motoros munkahelyi eszköz romboló és roncsolásmentes húzóerő tesztekhez 5000 N vagy 10 000 N (1100/2200 lbf.) teljesítményig.

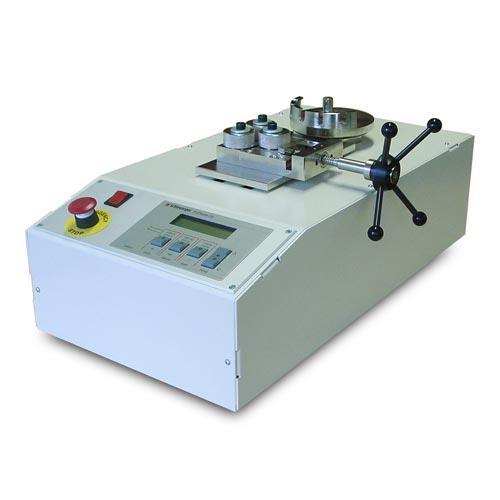

A Schleuniger PullTester 28 egy motormeghajtású dupla méréshatáros asztali mérőkészülék, amellyel vezetékvégekre krimpelt, és ultarahang hegesztéssel szerelt csatlakozók kontaktusának szakítószilárdsága mérhető meg. A mért értékek a minőségbiztosításhoz nélkülözhetetlen paraméterek (IEC 352-2 szabvány szerint). A szabvány előírja a maximálisan lemérhető érték megállapítását (szakító roncsolásos teszt). Az alapmodell PullTester 27-hez hasonlóan, a PullTester 28 -al lehet roncsolásmentes teszteket is végezni (megfeszíti a kábelt és holtponton tartja). A mindkét készülékváltozat két mérési tartományban működtethető:
- PullTester 28 (alapmodell) : 0 - 2000 N ig/ 0 - 5000 N -ig
- PullTester 28-10 (speciális változat) : 0 - 5000 N ig/ 0 - 10000 N -ig
Dupla mérési tartományban működésével terméktípusok széles választékára alkalmazható, a legnagyobb hitelességet biztosítva. A kézi, vagy pneumatikus teszterek kevésbé megbízhatók, a mért értékek emberi tényezők miatt ingadozhatnak. Az IEC szabvány előírja, hogy ez a szakítóerő mérőkészülék konzisztens rátával, állandó hitelességgel mérjen. A Schleuniger PullTester 28 készülék fordulatszám vezérelt motorral van felszerelve, amely biztosítja a mérési stabilitást, és mindig pontos mérési adatokat. A húzó-szakítóerők: Pond, Kilopond, és Newton mértékegységekben mérhetők. A Schleuniger cég a befogótárcsát a vevő által alkalmazott csatlakozófajtákhoz alakítja ki. Többféle befogótárcsa kivitel megrendelhető.
Alkalmazás
A PullTester 28 –nak több olyan jellemzője van a PullTester 27 –hez képest, melyekkel szigorúbb mérési követelményeknek tud megfelelni. Olyan mérési hálózatba csatlakoztatható amely egyesíti a krimpmagasság, húzó-szakítóerő és krimpszorítás adatokat, hogy a tesztelt termék minősége mindezen szempontoknak megfeleljen. A szakítóerő értékek eltárolhatók későbbi statisztikai felmérésekhez. Mindkét típus kétféle változatban kapható: (alapmodell 28: 0 - 2000 N / 0 - 5000 N és speciális változat: 0 - 5000 N/ 0 - 10000 N) Kifejezetten gyártási folyamatok minőségbiztosítására kialakított készülékek.
Kiemelt jellemzők
- Egyszerű LCD kijelző a könnyű programozáshoz
- Fordulatszám vezérelt motor biztosítja a mérési stabilitást
- Dupla méréstartomány széles skálájú kábeltípusok leméréséhez, alapváltozat: -2000 N / - 5000 N, speciális változat: -5000 N/ -10000 N
- Több sebességfokozat
- 3 féle húzó-szakító teszt mód (szakítás nélküli teszt is)
- Készülékmemória max. 2400 érték eltárolásához
- RS 232 interfész jelleggörbés analízishez, statisztikákhoz a WinCrimp szoftverrel
- Számítógépes hálózatba kapcsolható
Technikai Adatok
| Tulajdonságok | Érték |
| Méréshatárok | - PullTester 28 (alap változat): 2000 N / 5000 N más méréshatár értékekkel is
- PullTester 28-10 (speciális változat): 5000 / 10000 N más méréshatár értékekkel is
|
Mértékegységek | N, Kp, lb. |
Kijelző | 6-digites LCD |
Erőhatás ingadozása | 0.2% a teljes húzási szakaszon |
Környezeti hőmérséklet | 0 – 50° C |
Max. húzási szakasz | 80 mm (3.14”) |
Húzósebesség | 4 fokozatban állítható: 50, 75, 100 mm/perc, vagy nagyobb |
Mérési módok | Húz + Szakít:Normál húzóteszt szakadási pontig
Húz + Tart:Egy beállított erőpontig húzza és tartja 1-120 mp-ig (nem roncsoló teszt)
Húz + Enged:Egy beállított erőpontig húzza, majd engedi (nem roncsoló teszt) |
Készülék memória | max. 48 program / egyenként 50 mérési értékkel |
Monitoring | A mérési adatok RS232 kimeneten kiküldhetők; WinCrimp statisztikai szoftverrel húzóerő/idő jelleggörge vízuális megjelenítése a számítógép monitoron, és statisztikai adatmentés lehetőség |
A készülék védelmi osztálya | IP 20 |
Nyomtatási lehetőség | Közvetlenül nyomtatóhoz csatlakozik, ill. PC-hez a WinCrimp szoftverrel (RS232) |
Számítógépes hálózat | Krimpszorítás mérő monitorral és krimpmagasságmérő eszközzel kombinálva mérési hálózatba köthető a WinCrimp szoftver segítségével. |
Kimeneti csatlakozás | RS 232 |
Motor | 24 V-os egyenáramú |
Tápellátás | 240 VAC |
Súly | kb. 45 kg (101 lb.) |
Méretek (H x Sz x M) | 640 x 400 x 300 mm (25 x 16 x 12”) |
Európai követelmények | A PullTester 28 teljes mértékben megfelel minden CE (Európai Úniós) és EMC/EMV által felállított, mechanikai és elektromos biztonsági követelménynek és kompatibilitásnak. |
