Áttekintés

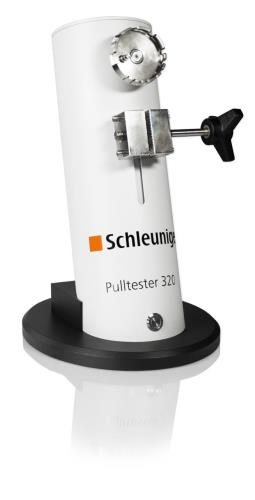

A PullTester 320 a Schleuniger-től egy motorizált berendezés a Schleuniger CrimpCenter automatikus krimpelőgépekkel való használatra. A krimpek húzóereje mérésére szolgál. A húzóerő értékek fontos paraméterek a legnagyobb minőségű krimpelés bebiztosítására. Ez a sokoldalú berendezés három méréstartománnyal rendelkezik, melyek mindegyike külön van kalibrálva. Több húzótartomány nagyobb pontosságot biztosít a gép teljes tartományában. A standard mérési tartományok: 100 N, 200 N és 1,000 N (22.5 lbf., 45 lbf. és 220 lbf.). A PullTester 320 három mérési tartománnyal biztosítja a legnagyobb pontosságot a legszélesebb alkalmazási területeken.
Kézi vagy pneumatikus szakítópróba berendezés a kezelőtől vagy a húzási sebességtől függően eltérő adatokat szolgáltathat. Egyes szabványok előírják, hogy a berendezésnek meghatározott állandó sebességgel kell húznia. A Schleuniger PullTester 320 négy választható húzási sebességet kínál, a leggyakoribb előírásoknak megfelelően. Fel van szerelve egy fordulatszám szabályozott motorral, amely biztosítja a folyamatos húzósebességet a ciklus során, megismételhető és pontos adatokat eredményezve. A szakítóerők fontban, Newtonban és kilopondban mérhetők. Az összes teszt paraméterek a CrimpCenter EASY szoftveren keresztül van beprogramozva és egyszerű feladatokkal tárolva az egyszerű betöltés érdekében.
Alkalmazási kör
Standard, 12 pontos megfogás a kapcsok széles skáláját tartalmazza a legtöbb alkalmazás kezelésére. A gép 1,000 N (220 lbf.) -ig tudja tesztelni a húzóerőt, és különösen alkalmas a gyártási környezet minőségbiztosítására.
- Hármas tartomány a legnagyobb pontosság érdekében a vezetékek legszélesebb tartományában
- 4 választható húzási sebesség, hogy megfeleljen a normál tesztelési követelményeknek
- Fordulatszám szabályozott motor a folyamatos húzósebesség érdekében az egész méréstartományban
- A szoftverben teljesen integrált CrimpCenter EASY az idő megspórolására
Műszaki információk
| |
Mérés tartomány | 0-100 N / 0-22 lbf / 0-10 Kp
0-200 N / 0-44 lbf / 0-20 Kp
0-1,000 N / 0-220 lbf / 0-100 Kp |
Mértékegységek | Newton (N), Kilopond (Kp), Poundforce (lbf) |
Mérés pontossága | ±0.5 % mérési tartomány |
Tápegység | 24 VDC |
Üzemi hőmérséklet | 0 - 50° C (32 - 120ºF) |
Emelkedés | 45 mm (1.70”) |
Húzási sebesség | 25, 50, 100 mm/min vagy nagy sebesség (0.98, 1.97, 3.94”/min vagy nagy sebesség) |
Húzás üzemmód | Húzás + Törés: normál szakítópróba a vezeték elszakadásáig |
Interfész | RS 232 |
Méretek (D x Š x V) | 330 x 205 x 240 mm (13 x 8 x 9.5”) |
Súly | Nagyjából 7 kg (15 Ibs.) |
Biztonsági osztály | IP 20 |
CE megfelelősségi nyilatkozat | A PullTester 320 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti. |
Fontos megjegyzés | Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére. |
