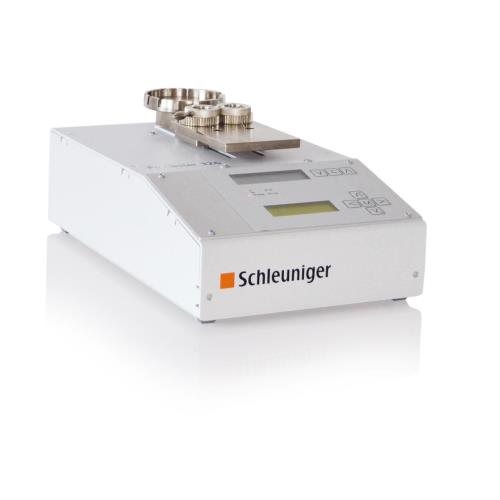

PullTester 326

Motoros tesztelő készülék 3 erőtartományban és 2 húzási sebességgel a pusztító és a roncsolásmentes húzóerő tesztekhez 2000 N (450 lbf) értékig.

Áttekintés

A PullTester 326 egy motorizált asztali berendezés 3 mérési tartománnyal a krimpek, hegesztések és sok más lehetőség szakítóerők mérésére. A háromszoros tartomány a PullTester 326 hihetetlen rugalmasságát biztosítja a teszt alkalmazások széles skálájának kezeléséhez.

Egyszerű LCD kijelző az egyszerű programozás és olvasás érdekében
Sebességszabályozott motor az állandó húzási sebesség eléréséhez
3 választható teljesítménytartomány a nagyobb pontosság érdekében a vezetékek szélesebb skáláján
4 választható tesztelési üzemmód a romboló és roncsolásmentes vizsgálatokért
Memória a tesztelési paraméterek beolvasására, és a mért eredmények kinyerése statisztikai elemzés céljából.
Standard RS 232 interfész a görbék elemzéséhez opcionális WinCrimp PC szoftverrel.

Alkalmazási kör

A PullTester 326 egy motorizált asztali berendezés 3 mérési tartománnyal a krimpek, hegesztett csatlakozók, valamint ultrahanggal hegesztett illesztések szakítóerő mérésére a vezetékek szélesebb skáláján, mint az egy méréstartománnyal rendelkező berendezések képesek. A mért értékek kritikus paraméterek a minőség ellenőrzéséhez. A PullTester 326 romboló teszteket is végezhet (a meghatározott erőn belül). Ez a berendezés 3 mérési tartománnyal rendelkezik, melyek külön-külön vannak kalibrálva. A standard mérési tartományok: 200 N, 1 000 N és 2 000 N (45 lbf., 225 lbf., 450 lbf.). Ez a képesség a három mérési tartománnyal biztosítja be a legmagasabb precizitást az alkalmazások széles skáláján. Kézi vagy pneumatikus szakítóberendezések a húzási sebességtől, vagy a kezelőtől függően eltérő adatokkal szolgálhatnak. Valamely szabványok meghatározzák, hogy a tesztelő berendezésnek állandó sebességgel kell húznia. A Schleuniger PullTester 326 egy sebességszabályozott motorral van ellátva, amely bebiztosítja az állandó húzási sebességet az egész mérési tartományban, ami a megismételhető és pontos mérésekhez vezet. A húzóerőt Fontban, Newtonban vagy kilopondban képes mérni. Standard 14 helyzetű érintkező tartó sokféle érintkezőt képes megfogni, ezzel biztosítva a legtöbb alkalmazásban való használatot. Kérésre különféle termináltartók kaphatók.

További információk

Speciális tulajdonságok

Egyszerű LCD kijelző az egyszerű programozás és olvasás érdekében
Sebességszabályozott motor az állandó húzási sebesség eléréséhez
3 választható teljesítménytartomány a nagyobb pontosság érdekében a vezetékek szélesebb skáláján
RS 232 interfész görbék elemzéséhez opcionális WinCrimp PC szoftverrel
4 választható húzási sebesség a teszt követelményeitől függően
4 választható tesztelési üzemmód a romboló és roncsolásmentes vizsgálatokért Memória kapacitás 2400 érték
Hálózathoz való csatlakozási lehetőség

Technikai információk


Mérési tartomány	Standard: 0 – 200 N, 0 – 1,000 N, 0 – 2,000 N (0 – 45 lbf., 0 – 225 lbf., 0 – 450 lbf.), más variációk rendelés alapján elérhetők
Mértékegység	Newton (N), Kilopond (Kp), Font (lbf)
Kijelző	Fenti: LCD 6-digit adatok az erőről Lenti: LCD 4-soros a programozásra és a kezelőnek
Erő pontossága	0.5% mérési tartomány
Üzemi hőmérséklet	0 – 50° C (0 - 122° F)
Emelkedés	43 mm (1.69”)
Húzási sebesség	4 sebesség: 50, 75, 100 mm/perc vagy nagy sebesség (1.97, 2.95, 3.94”/perc vagy nagy sebesség)
Húzási üzemmód	Húzás + Törés: Normál teszt a vezeték elszakadásáig Húzás + Rögzítés: Húzás egy meghatározott erőig, és rögzítés 1-120s (Roncsolásmentes teszt) Húzás + Visszatérés: Húzás egy meghatározott erőig, és visszatérés a kiindulási pozícióba (Roncsolásmentes teszt) Húzás + Rögzítés + Törés: Húzás egy meghatározott erőig, és rögzítés 1-120s, majd húzás a vezeték szétszakadásáig
Memória kapacitás	48 programig 50 méréssel (2,400 mérés)
Monitoring	Kimenet az eszköz kijelzőjére; Választható statisztikai szoftver vizuális mérési táblával PC-re, és statisztikai elemzés az értékeléshez, lehetőséggel az eredmény átvitelére Microsoft® Excel táblázatba.
Védelmi osztály	IP 20
Nyomtatási lehetőség	RS 232 csatlakozás közvetlenül a nyomtatóra, vagy PC-n keresztül WinCrimp Software segítségével.
Hálózat	Több berendezés kombinálva krimpelő erőmérővel és krimpelési magasságfigyelővel a WinCrimp szoftveren keresztül RS 232 -n, vagy TCP/IP-n. ,
Interfész	RS 232
Motor	Motor 24 VDC
Súly	Kb. 11 kg. (24 lbs.)
Méretek (H x SZ x M)	250 x 130 x 410 mm (10 x 5 x 16”)
CE megfelelősségi nyilatkozat	A PullTester 326 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti.
Fontos megjegyzés	Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére.
