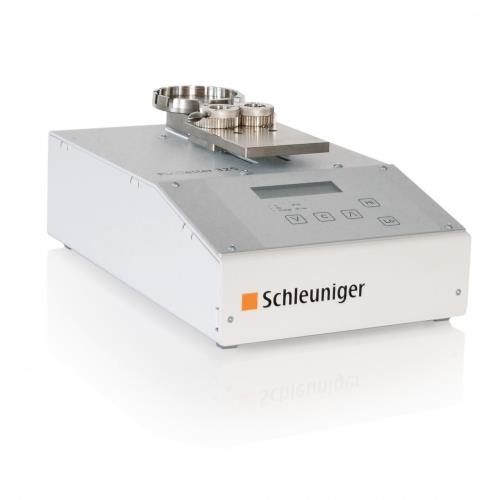

PullTester 325

PullTester 325
Motoros tesztelő készülék a 2000 N (450 lbf) sebességű romboló vonóerő-tesztekhez.

Áttekintés

A PullTester 325 egy motorizált asztali berendezés 3 mérési tartománnyal a krimpek, hegesztések és sok más lehetőség szakítóerők mérésére. A háromszoros tartomány a PullTester 325 hihetetlen rugalmasságát biztosítja a teszt alkalmazások széles skálájának kezeléséhez. Ezen kívül ez az egyedülálló képesség nagyobb pontosságot nyújt a vezetékek szélesebb skáláján, mint amit az egy tartománnyal rendelkező teszt berendezések. A PullTester 325 különösen alkalmas a gyártási környezet minőségbiztosítására.

  • 3 választható teljesítménytartomány a nagyobb pontosság érdekében a vezetékek szélesebb skáláján
  • Sebességszabályozott motor az állandó húzási sebesség eléréséhez
  • Egyszerű LCD kijelző az egyszerű programozás és olvasás érdekében
  • Ismétlődő és pontos adatok
  • Különféle tartók az érintkezőkre és vezetékekre
  • Standard RS 232 interfész a görbék elemzéséhez opcionális WinCrimp PC szoftverrel.

Alkalmazási kör

Ez az univerzális berendezés kétféle változatban kapható, a kívánt húzási sebességtől függően. Mindkét változat 3 mérési tartománnyal rendelkezik melyek külön-külön vannak kalibrálva. A standard mérési tartományok: 200 N, 1 000 N és 2 000 N (45 lbf., 225 lbf., 450 lbf.).

  • PullTester 325-25: 200 / 1,000 / 2,000 N (45 / 225 / 450 lbf.) @ 25 / 50 mm/min (0.98 vagy 1.97“/min)
  • PullTester 325-50: 200 / 1,000 / 2,000 N (45 / 225 / 450 lbf.)  @ 50 / 100 mm/min (1.97 / 3.94”/min)

Kézi vagy pneumatikus szakítópróba berendezés a kezelőtől vagy a húzási sebességtől függően eltérő adatokat szolgáltathat. Egyes szabványok előírják, hogy a berendezésnek meghatározott állandó sebességgel kell húznia. A Schleuniger PullTester 325 fel van szerelve egy fordulatszám szabályozott motorral, amely biztosítja a folyamatos húzósebességet a ciklus során, megismételhető és pontos adatokat eredményezve. A szakítóerők fontban, Newtonban és kilopondban mérhetők. Standard 14 helyzetű érintkező tartó sokféle érintkezőt képes megfogni, ezzel biztosítva a legtöbb alkalmazásban való használatot. Kérésre különféle termináltartók kaphatók.

Műszaki információk

Mérési tartomány

Standard: 0 – 200 N, 0 – 1,000 N, 0 – 2,000 N
(0 – 45 lbf., 0 – 225 lbf., 0 – 450 lbf.), egyéb változat rendelhető, speciális rendelésre

Mértékegység

Newton (N), Kilopond (Kp), Poundforce (lbf )

Kijelző

LCD 6-digit

Mérés pontossága

0.5% mérési tartomány

Üzemi hőmérséklet

0 – 50° C (0 - 122° F)

Emelkedés

43 mm (1.69”)

Húzás sebessége

2 sebességi fokozat: 50 vagy 100 mm/min (1.97 vagy 3.94”/min.)
Választható: 25 vagy 50 mm/min (0.98 vagy 1.97“/min)

Húzás üzemmód

Húzás + Törés: normál szakítópróba a vezeték elszakadásáig

Memória kapacitás

Nem elérhető

Megfigyelés

Kimenet a berendezés kijelzőjére: Választható WinCrimp Basic szoftver a vizuális graf a teszt alatt, időben a PC-hez történő értékeléshez  az egyszerű átviteli tulajdonsággal a Microsoft® Excel-be.

Biztonsági osztály

IP 20

Nyomtatási lehetőség

RS 232 csatlakozás közvetlen a nyomtatóra vagy PC-n keresztül a WinCrimp szoftver használatával.

Hálózat

A krimpelő erő monitorral és krimpelési magasságmérő készülékkel kombinálva a WinCrimp szoftverrel. Csak egy eszköz RS 232-vel. Tübb eszköz RS 232-TCP/IP adapterrel.

Interfész

RS 232

Motor

Motor 24 DC

Súly

Kb. 11 kg. (24 lbs.)

Méretek (D x Š x V)

250 x 130 x 410 mm (10 x 5 x 16”)

CE megfelelősségi nyilatkozat

A PullTester 325 megfelel minden CE és EMC irányelvnek, ami a mechanikai és elektromos biztonságot és az elektromágneses összeférhetőséget illeti.

Fontos megjegyzés

Vásárlás előtt javasoljuk, hogy küldjön termékmintákat/konzultációt a berendezés alkalmasságának ellenőrzésére.

További információk

Tulajdonságok

  • 3 erő tartomány: 200 N (45 lbf.) / 1,000 N (225 lbf.) / 2,000 N (450 lbf) a nagyobb pontosságért a vezetékek széles skáláján
  • 2 választható húzási sebesség
  • Egyszerű LCD kijelző az egyszerű programozás és olvasás érdekében
  • fordulatszám szabályozott motorral, amely biztosítja a folyamatos húzósebességet Fordulatszám vezérelt motor a folyamatos húzási sebesség érdekében
  • RS 232 interfész görbék elemzéséhez opcionális WinCrimp PC szoftverrel
  • Rugalmas felépítése a különféle lehetséges alkalmazások befogadására

Lehetőségek

  • Kapcsok és vezeték tartók
  • Különféle lehetséges tartók a vezetékekre és kapcsokra
  • WinCrimp Basic szoftver
  • Alternatív erőtartományok
  • Hálózati kábelek és tartozékok

Modellek

  • PullTester 325 -25
  • PullTester 325- 50
