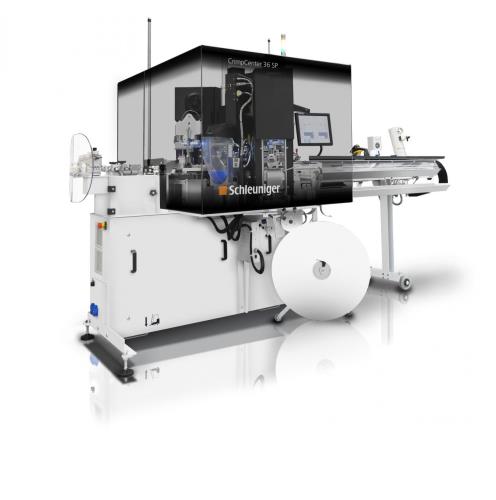

CrimpCenter 36 SP

Profesionálny narážací automat pre až 6 spracovateľských staníc so zvýšeným výkonom.

CrimpCenter 36 SP ponúka kratšiu dobu nastavenia a zvýšený efektívny výkon, vďaka čomu sa zvyšuje produktivita. Okrem toho nové funkcie zlepšujú kvalitu systematickou optimalizáciou, automatizujú predtým manuálne procesy a zlepšujú manipuláciu s vodičom. Konečným výsledkom je, že CrimpCenter 36 SP vám pomôže dosiahnuť ciele v kratšom čase a zároveň znížiť náklady na spracovanie.

Optimalizované základné nastavenia parametrov
Novo-vyvinutý systém uchytenia
Vylepšená synchronizácia napájacej jednotky a dopravníka
Zvýšená rýchlosť podávania z 8 m/s na 10 m/s
Ďalšie vodítka pre vodič na vstupe stroja
Vylepšené vyrovnávače vodiča
Automatické nastavenie tlaku
Automatický posuvný zásobník

Rozsah aplikácie

CrimpCenter 36 SP spracováva vodiče s prierezom od 0.13 mm² do 6 mm² (26 AWG – 10 AWG) a obsahuje všetky najnovšie možnosti kontroly kvality ako sú napríklad SmartDetect, WireCam a Štúdia uskutočniteľnosti. Tieto vlastnosti, spolu s atraktívnou cenou robia z CrimpCenter-a 36 SP vynikajúci stroj pre komplexnú a vysoko precíznu výrobu s cieľom dosiahnuť najvyššiu kvalitu.

Možnosti spracovania


Krimp / Krimp (rôzne terminály)		Krimp / Krimp (rovnaké terminály)
Krimp / Tesnenie (rôzne terminály)		Krimp na Krimp
Krimp na Krimp (uzavretá slučka)		Krimp na skrútenie / cínovanie
Tvrdé / mini tesnenie		Značenie
Tesnenie / Tesnenie (Rovnaké terminály a tesnenia)		Tesnenie na krimp
Tesnenie na tesnenie		Tesnenie na skrútenie / cínovanie
Skrútenie a cínovanie na oboch koncoch		Skrútenie a cínovanie / Krimp
Dvojvrstvové odizolovanie

Ďalšie informácie

Spracovateľské stanice

UniCrimp 221 Krimpovacia stanica s integrovaným CFM 20
UniCrimp 222 Krimpovacia stanica s integrovaným CFM 20 a s elektronickým ovládaním krimpovacej výšky
SealLoad 3100 a SLU 3000 stanice pre nasadzovanie tesnení
SLD 4100 modul s dvojitým uchopovaním
STW 1100 zatáčacia stanica
STS 1100 cínovacia stanica

Možnosti

SmartDetect
WireCam
Detekcia výmeny materiálu
Štúdia uskutočniteľnosti
Jednotka na vyrovnávanie dvojlinky
EASY ProductionServer software
Prídavné dopravníky
Integrované zariadenia kontroly kvality
PreFeeding systémy

Technické špecifikácie


Spracovateľské stanice	Maximum 6 (maximum 3 krimpovacie stanice)
Dĺžka obrobku	55 mm – 65 m (2.16” – 213') [voliteľné od 35 mm (1.38”)]
Dĺžka odizolovania	Strana 1: 0.1 – 18 mm (0.004 – 0.71”) Strana 2: 0.1 – 18 mm (0.004 – 0.71”) [Sú k dispozícií voliteľné strihacie bloky pre aplikácie až do „strana 1: 31 mm a strana 2: 5 mm“.]
Prierez vodiča	0.13 – 6 mm² (26 – 10 AWG)*
Priemer materiálu	Maximum 4.7 mm (0.18")
Rýchlosť podávania	Maximum 10 m/s (32.8 ft/s)
Napájanie	3 / N / PE AC 210 500 V; 50 / 60 Hz; 16 A
Prívod stlačeného vzduchu	6 bar (90 psi), bez-olejový, suchý a filtrovaný stlačený vzduch
Rozmery (D x Š x V)	3,363 x 1,428 x cca. 2,155 mm (132” x 54” x 85”) / 2 m
Výška (Bezpečnostný kryt otvorený)	cca. 2850 mm (112”)
Váha	cca. 440 kg (970 lbs.) vrátane základného stroja a bezpečnostného krytu cca. 750 kg (1654 lbs.) max. vrátane spracovateľských staníc a periférií
Prehlásenie o zhode CE	Všetky modely CrimpCenter sú v súlade so všetkými pokynmi CE a EMC týkajúcimi sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility
Dôležitá poznámka	Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti zariadenia. * Vodiče s tvrdou izoláciou alebo vodiče, ktoré sú tesne spojené možno nebude možné spracovať aj keď sú v rozsahu možného spracovania, ktorý bol spomenutý vyššie. Pre prierezy menšie ako 0.22 mm² (24 AWG) väčšie ako 4 mm² (12 AWG), je nutné otestovať spracovanie vzoriek.
