SLU 3000

SLU 3000

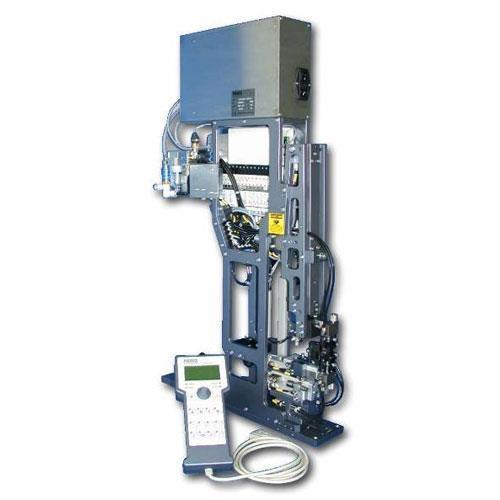

Utesňovacia stanica pre CrimpCenter Series SLU 3000 utesňovacia stanica aplikuje klimatické tesnenia na odizolované vodiče pred ich krimpovanim a je kompatibilná so všetkými plne automatizovanými krimpovacimi strojmi série CrimpCenter.

Vďaka špeciálnemu dizajnu spĺňa náročné požiadavky na spracovanie vodičov pre automobilový priemysel.  Osobitná pozornosť je venovaná presnosti, rýchlosti spracovania, krátkemu času nastavenia, minimálnym nárokom na priestor a jednoduchému ovládaniu. Sú k dispozícii aplikačné sady na rýchlu výmenu  pre takmer každý typ tesnenia, vrátane atypických tvarov a tesnení s tvrdými plastovými priechodkami.

Výhody pre zákazníka

    • Potreba len jedného tŕňa podávača
    • Zjednodušená kombinácia nástroja na vťahovanie do kužeľa / výmenu (draw-in cone / slip-off)
    • Jednoduchá údržba (malý počet pohyblivých častí)
    • Rýchla a jednoduchá zmena bez použitia nástrojov
    • Integrovaný softvér CrimpCenter EASY Production Management
    • Integrovaná aktivácia axiálneho pohybu v smere vodiča

      Príklady spracovania

      Všetky nižšie uvedené aplikácie vyžadujú utesňovacie stanice SLU 3000 a dodatočne spracovávacie stanice. Možné konfigurácie závisia od počtu dostupných staníc modelu CrimpCenter, ktorými disponuje zákazník.

      = možnéCC 63CC 64CC 64HDCC 65

      Krimpovanie na tesnenie

      slu3000-01
      Tesnenie na tesnenieslu3000-02-
      Dvojité krimpovanie (s rovnakou koncovkou / tesnením)slu3000-03--
      Dvojité krimpovanie (s koncovkou / tesnením a koncovkou)slu3000-04---

      Možnosti

        • Funkcia optickej kontroly tesnenia alebo skenovania tesnenia
        • Diaľkové ovládanie pre nastavenie utesňovacej stanice
        • Dopĺňanie tesnení počas výroby (bez nutností otvárania bezpečnostného krytu na CrimpCenter)
        • Aplikačné sady pre takmer každý typ tesnení
        • SealCleaner (stolné zariadenie na čistenie tesnení od oleja)
        • Hliníkový kryt mechanických častí SLU 3000

          Technické špecifikácie

          VlastnosťHodnota
          Čas spracovaniaPribližné 200 ms

          Napájanie

          1L / N / PE AC 100 – 240 , 50 - 60 Hz, 35 W

          Prívod vzduchu

          min. 6 bar stlačený vzduch, bez oleja, filtrovaný a suchý

          Rozmery (Š x V x D)

          100 x 880 x 650 mm

          Váha

          25 kg

          CE-Konformita

          SLU 3000  plne vyhovuje všetkým CE a EMV požiadavkám na zariadenia a tiež požiadavkám vzťahujúcich sa na mechanickú a elektromagnetickú bezpečnosť.

          Dôležitá poznámka

          Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia vhodnosti nasadenia uvedeného zariadenia.
