ToolingShuttle 61

ToolingShuttle 61
Kombinácia krimpovacieho aplikátora (nástroja), kotúča s kontaktmi a navíjača papiera v jednej mobilnej jednotke pre rýchlu zmenu aplikácie na narážacích automatoch CrimpCenter.

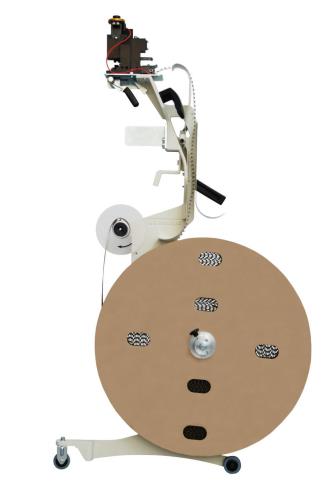

ToolingShuttle 61 je kombináciou krimpovacieho aplikátora (nástroja), kotúča s kontaktmi a navíjača papiera v jednej mobilnej jednotke pre rýchlu zmenu aplikácie na plne automatických krimpovacích strojoch CrimpCenter šiestej série. ToolingShuttle 61 umožuňuje operátorovi meniť všetky tri elementy naraz, čo výrazne znižuje časy výmeny.

  • Doba výmeny za menej ako 30 sekúnd
  • Pre všetky štandardné krimpovacie aplikátory (nástroje)
  • Dodatočne kompatibilné pre všetky CrimpCenter modely
  • Jednoduchá a rýchla manipulácia bez ďalšieho náradia
  • Modulárny koncept: rozšírte systém podľa vašich požiadaviek

Rozsah aplikácie

    ToolingShuttle 61 môže byť pripravený pre prácu na ďalšej externej pracovnej stanici, ktorá už beží, čím sa znižujú prestoje na minimum. Akonáhle je na svojom mieste, aplikátor sa rýchlo presunie a zaistí sa do krimpovacej stanice. Magnetický držiak ramena fixuje piest aplikátora v hornej polohe na ľahšie vloženie aplikátora do lisu a na ochranu aplikačného nástroja ak sa práve nepoužíva.

    ToolingShuttle 61 akceptuje všetky bežné krimpovacie nástroje (mini aplikátory), takže je možná rýchla integrácia existujúcich aplikátorov.

    Ďalšie informácie

    Možnosti

    • ShuttleRack: mobilná ukladacia jednotka pre až 5 jednotiek ToolingShuttle 61
    • Automatická identifikácia individuálnych jednotiek ToolingShuttle 61 pomocou čiarového kódu

    Technológia Plug & Crimp™

    Inovatívna technológia Plug & Crimp umožňuje operátorom rýchlu výmenu  zariadení ToolingShuttles na strojoch série CrimpCenter v najkratšom možnom čase bez použitia akýchkoľvek nástrojov navyše.

    ToolingShuttle 61 má pevnú a ľahkú konštrukciu, vybavenú 2 kolieskami a 2 úchytmi pre maximálnu ovládateľnosť. Pri použití s ukladacou jednotkou ShuttleRack je možné efektívne využitie pre optimalizáciu časy nastavenia a maximalizovať produktivitu zariadení CrimpCenter.

    Technické špecifikácie

    Rozmery (D x Š x V)

    545 mm (21.4”) bez kotúča s kontaktmi* x 230 mm (9”) x 1,195 mm (47”) bez krimpovacieho aplikátora*

    Váha

    Základný rám: 7.5 kg (16.5 lbs.)
    Plná výbava: 12 kg* (26.5 lbs.)

    Prehlásenie o zhode CE

    ToolingShuttle 61 spĺňa všetky smernice CE and EMC týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility.

    Dôležitá poznámka

    Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti zariadenia.

    *Rozmery a váha sa môžu líšiť v závislosti od typu krimpovacieho aplikátora, kotúča s kontaktmi a papierovým navíjačom.
