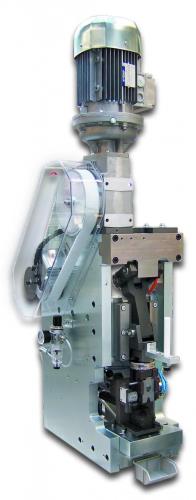

UniCrimp 500A
Výkonný krimpovací stroj so silou až 5 ton pre použitie s krimpovacím automatom CrimpCenter 67 HD16. Dokáže spracovať veľké rozmery vodičov s prierezom až do 16mm² (6 AWG).
UniCrimp 500 A je krimpovací stroj s lisovacou silou 5 ton. Spracováva pás kontaktov (svoriek) s bočným aj zadným podávaním (typ s otvoreným alebo uzavretým valcom) pre prierezy vodičov do 16 mm² (6 AWG).
- Pre spracovanie vodičov s prierezom do 16 mm² (6 AWG)
- Pre spracovanie pásmových svoriek so zadným alebo bočným podávaním
- Krátka doba cyklu
- Rýchloupínacia základná platňa pre aplikátor
- Voliteľná možnosť monitorovať silu krimpovania
Rozsah aplikácie
UniCrimp 500 A je ťažká lisovacia stanica pre použitie s krimpovacím automatom CrimpCenter 67 HD16. Pre jednoduché nastavenie je UniCrimp 500 A vybavený režimom pomalého chodu. To umožňuje, aby sa hnací mechanizmus pomaly pohyboval dozadu a dopredu, aby sa tak uľahčila vizuálna kontrola.
Ďalšie informácie
Fungovanie
S krimpovacou silou 5 ton dokáže UniCrimp 500 A spracovať vodiče s prierezom až do 16 mm² (6 AWG). So správnym krimpovacím aplikátorom môžu byť použité pásy kontaktov so zadným alebo bočným podávaním. UniCrimp 500 A je používateľsky príjemný a môže byť vybavený možnosťou monitorovania krimpovacej sily.
Možnosti
- Adaptéry pre uchytenie alternatívnych aplikátorov
- Monitorovanie krimpovacej sily
- Súprava pre pneumatické podávanie
- Kruhová skrutka M16 (pre manipuláciu so zdvihákom)
- Prepravné puzdrá pre vzdušné alebo vodné balenie
Vlastnosti
- Kombinovaný pohon kľukovej / kolennej páky pre výrobu obrovskej sily
- Základná doska s rýchlou výmenou aplikátora
- Pomalý režim pre jednoduché nastavenie
Technické špecifikácie
| |
Krimpovacia sila | 49 kN (5 ton) |
Prierez vodiča | do 16 mm² (6 AWG) |
Zdvih | 40 mm (1.58”) |
Výška uzavretia | Štandard: 158.38 (6.23“)
Voliteľné: 135.78 (5.34“) |
Dĺžka cyklu | 1 s |
Napájanie | 1 / N / PE AC 115 - 230 V, 50/60 Hz, 16 A |
Rozmery (L x W x H) | 390 x 550 x 1,290 mm, (15.35 x 21.65 x 50.78”) bez základnej platne |
Váha | 197 kg (434 lbs.) |
Prehlásenie o zhode CE | UniCrimp 500 A spĺňa všetky smernice CE and EMC týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
Dôležitá podmienka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti zariadenia. |
