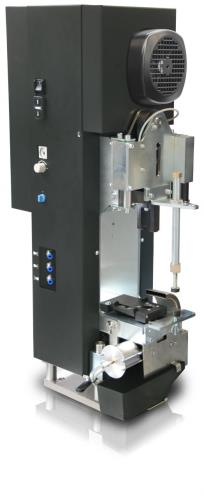

UniCrimp 222

UniCrimp 222
Prídavná 20kN krimpovacia jednotka s automatickým nastavením krimpovacej výšky pre sériu zariadení CrimpCenter.

UniCrimp 222 je krimpovacia stanica určená pre rýchlu výrobu na zariadeniach zo série CrimpCenter. Stanica obsahuje integrované monitorovanie krimpovacej sily pomocou Schleuniger CFM 20 ako aj výškovo nastaviteľný základný rám. Prijíma väčšinu mini-aplikátorov s postranným alebo zadným mechanickým alebo pneumatickým podávaním.

  • Vhodné pre presné vysokorýchlostné krimpovanie
  • Integrované monitorovanie krimpovacej sily
  • Automatické nastavenie krimpovacej výšky
  • Vhodné pre všetky štandardné krimpovacie aplikátory

Rozsah aplikácie

    UniCrimp 222 je krimpovacia stanica určená pre rýchlu výrobu na zariadeniach zo série CrimpCenter. Stanica obsahuje elektronické ovládanie krimpovacej výšky, integrované monitorovanie krimpovacej sily pomocou Schleuniger CFM 20 ako aj výškovo nastaviteľný základný rám. Prijíma väčšinu mini-aplikátorov s postranným alebo zadným mechanickým alebo pneumatickým podávaním. Vďaka jej rýchlosti a presnosti sa krimpovacia stanica UniCrimp 222 perfektne hodí pre plne automatické spracovanie vodičov s prierezom do 6 mm² (10 AWG). Lis môže byť zmenený medzi zdvihom 40 mm (1.58”) a 30 mm (1.18”) pre väčší rozsah použitia. Lis umožňuje širokú škálu uzatváracích výšok od štandardných aplikátorov, ktoré vyžadujú uzatváraciu výšku 135.78 mm (5.35") po aplikátory, ktoré vyžadujú vyššiu uzatváraciu výšku 190.00 mm (7.48"). Integrované LED osvetlenie navyše osvetľuje pracovný priestor pre lepšiu viditeľnosť.

    Ďalšie informácie

    Možnosti

    • Odstrihnutie nosného s kontaktmi (svorkami)
    • Vodiaca lišta pre nosný pás kontaktov so zadným podávaním
    • Súprava príslušenstva pre pneumatické krimpovacie aplikátory
    • Spracovateľská schopnosť v rámci cyklu
    • Rôzne súpravy adaptérov pre neštandardné krimpovacie aplikátory (vrátane iných uzatváracích výšok)
    • Upínacia jednotka aplikátora

    Maximalizujte vašu produktivitu

    Pre krátky časy výmeny aplikátorov, UniCrimp 222 obsahuje rýchloupínaciu platňu pre aplikátor. Akékoľvek odchýlky v krimpovacej výške môžu byť rýchlo upravené v rozhraní zariadenia CrimpCenter pomocou vlastnosti elektronickej úpravy krimpovacej výšky, a tým znížiť dobu nastavovania a zvýšiť dobu chodu. Pre ďalšie minimalizovanie prestojov vášho zariadenia CrimpCenter odporúčame použitie nášho Tooling Shuttle Systému (TSS). Pomocou nástroja ToolingShuttle 30 alebo ToolingShuttle 61, môže byť aplikátor, pás so svorkami a navíjač papiera pripravený pre produkciu offline aj počas práce zariadenia CrimpCenter. Aplikátor a pás so svorkami sú namontované na nástroji ToolingShuttle a menené súbežne, čím sa minimalizujú prestoja zariadenia pri častej výmene aplikátorov.

    Technické špecifikácie

    Krimpovacia sila

    20 kN

    Prierez vodiča

    do 6 mm² (10 AWG)

    Zdvih

    40 mm (1.58”) alebo 30 mm (1.18”)
    Je možné zmeniť mechanicky

    Uzatváracia výška

    od 135.78 mm (5.346”) do 190.00 mm (7.480”)

    Úprava krimpovacej výšky

    Elektronická úprava pomocou EASY Software (+/- 0.5 mm)

    Doba cyklu

    Nastaviteľná rýchlosť lisovania

    Napájanie

    1 / N / PE AC 230 V; 50 / 60 Hz; 16 A

    Rozmery (D x Š x V)

    435 x 252 x 870 mm (17 x 10”x 34”) (najnižší bod základného rámu)

    Hmotnosť

    cca. 80 kg (176 lbs.) vrátane základného rámu

    Prehlásenie o zhode CE

    UniCrimp 222 je v súlade so všetkými pokynmi CE a EMC týkajúcimi sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility

    Dôležitá poznámka

    Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti pripojenia zariadenia.
