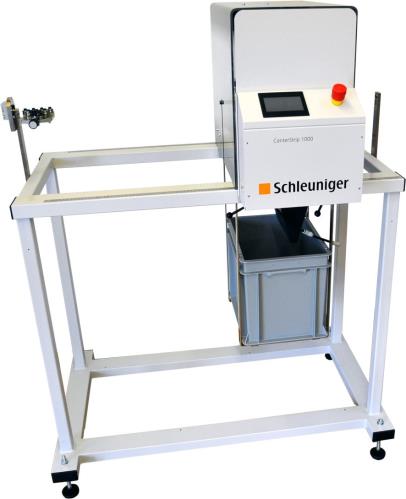

CenterStrip 1000
Externá jednotka na vytvorenie tzv. okna v izolácií vodiča pri použití s plne automatickými krimpovacími zariadeniami, alebo so strihacími a odizolovacími strojmi.
CenterStrip 1000 je navrhnutý na vytvorenie presnej vyrezanej časti izolácie na vodičoch a viac-vrstvových kábloch v rozsahu od 0,5 – 10 mm² (20 – 8 AWG). Krátke časy cyklov, jednoduchá obsluha a jednoduchá integrácia z neho robia ideálnym doplnkom k automatickým systémom spracovania vodičov, akými sú plne automatické krimpovacie zariadenia alebo strihacie a odizolovacie zariadenia.
- Úplne vyrezanie izolácie (tzv. okna v izolácií)
- Jednoduchá integrácia s rôznymi zariadenia na automatické spracovanie vodiča
- Výborný prístup s vertikálnym zdvihom bezpečnostného krytu
- Rýchla a jednoduchá výmena na iné prierezy / dĺžky odizolovania
Rozsah aplikácie
CenterStrip 1000 úplne odstraňuje izoláciu v naprogramovaných polohách pozdĺž vodiča. Presná výroba čepelí špecifických pre káble zabraňuje poškodeniu vodičov. Je možné spracovať všetky bežné typy izolácií.
Materiál
- Tienené káble
- Jeden vodič
- Hadičky a rúrky
- Vodiče so špeciálnou izoláciou
Ďalšie informácie
Vlastnosti
- Úplne vyrezanie izolácie (tzv. okna v izolácií)
- Jednoduchá integrácia s rôznymi zariadenia na automatické spracovanie vodiča
- Výborný prístup s vertikálnym zdvihom bezpečnostného krytu
- Signály Štart / pripravený / zaneprázdnený / jednoduché rozhranie
- Rýchla a jednoduchá výmena na iné prierezy / dĺžky odizolovania
- Aktívne odstránenie odizolovaného odpadu
Technické špecifikácie
| |
Prierez vodiča | 0.5 - 8 mm² (20 –8 AWG)
Väčšie prierezy na vyžiadanie |
Doba cyklu | Maximum 550 m/s |
Dĺžka odizolovania | 5 – 38 mm (0.2 – 1.4”) Iné rozmery na vyžiadanie |
Priemer materiálu | Maximum 10 mm (0.39“) |
Napájanie | 230 V, 50 Hz |
Prívod stlačeného vzduchu | 5 – 8 bar (75-115 psi), bez-olejový, suchý a filtrovaný stlačený vzduch |
Rozmery (D x Š x V) | 1200 x 710 x 1450 mm (47.3 x 28 x 57’’) |
Váha | 110 kg (220 lbs.) |
Kompatibilita | Nekompatibilné s CrimpCenter 36 S or 36. |
Prehlásenie o zhode CE | CenterStrip 1000 spĺňa všetky smernice CE and EMC týkajúce sa mechanickej a elektrickej bezpečnosti a elektromagnetickej kompatibility. |
Dôležitá poznámka | Pred zakúpením odporúčame zaslanie produkčných vzoriek / konzultáciu z dôvodu overenia spôsobilosti zariadenia. |
